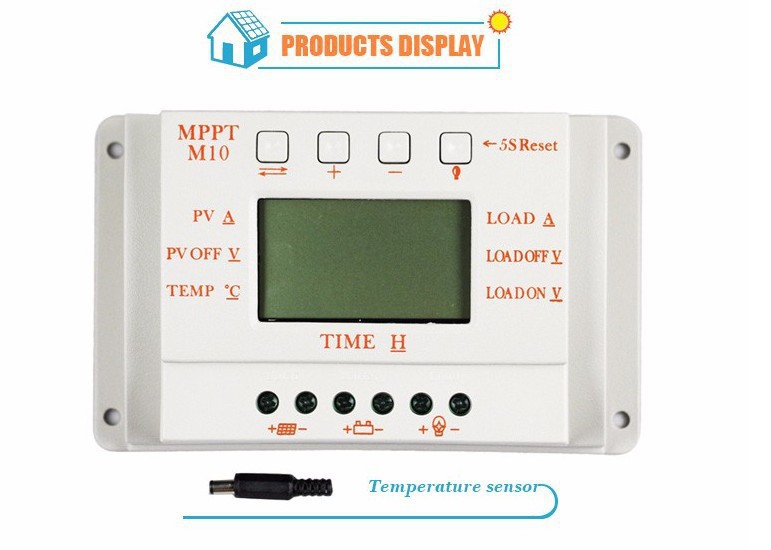

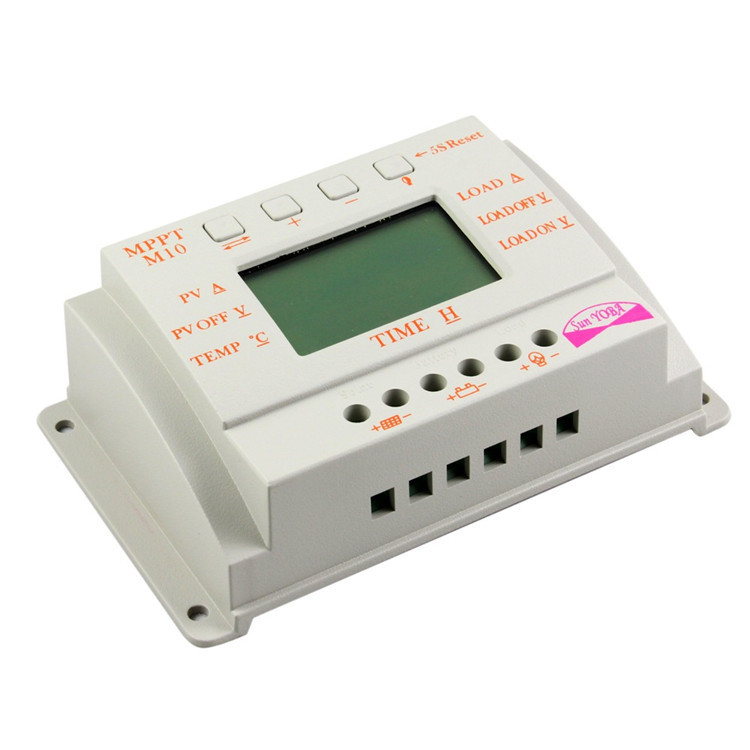

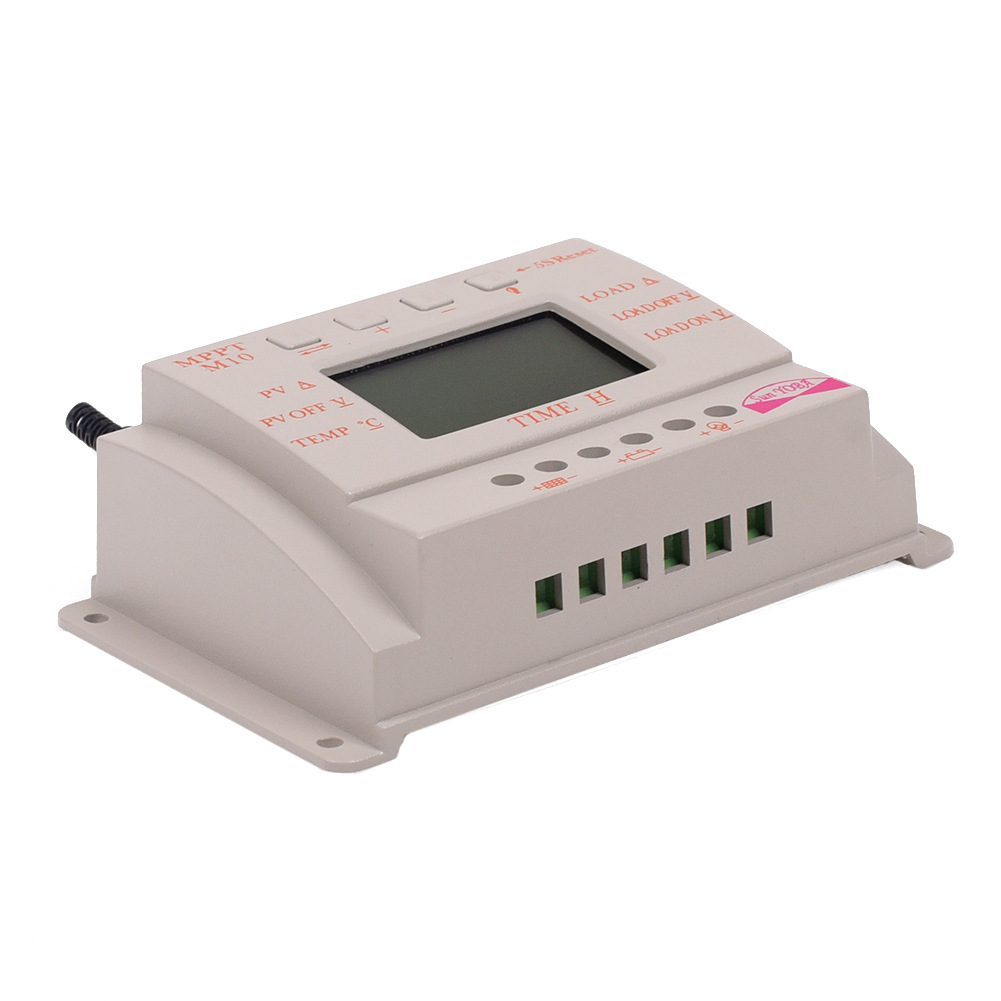

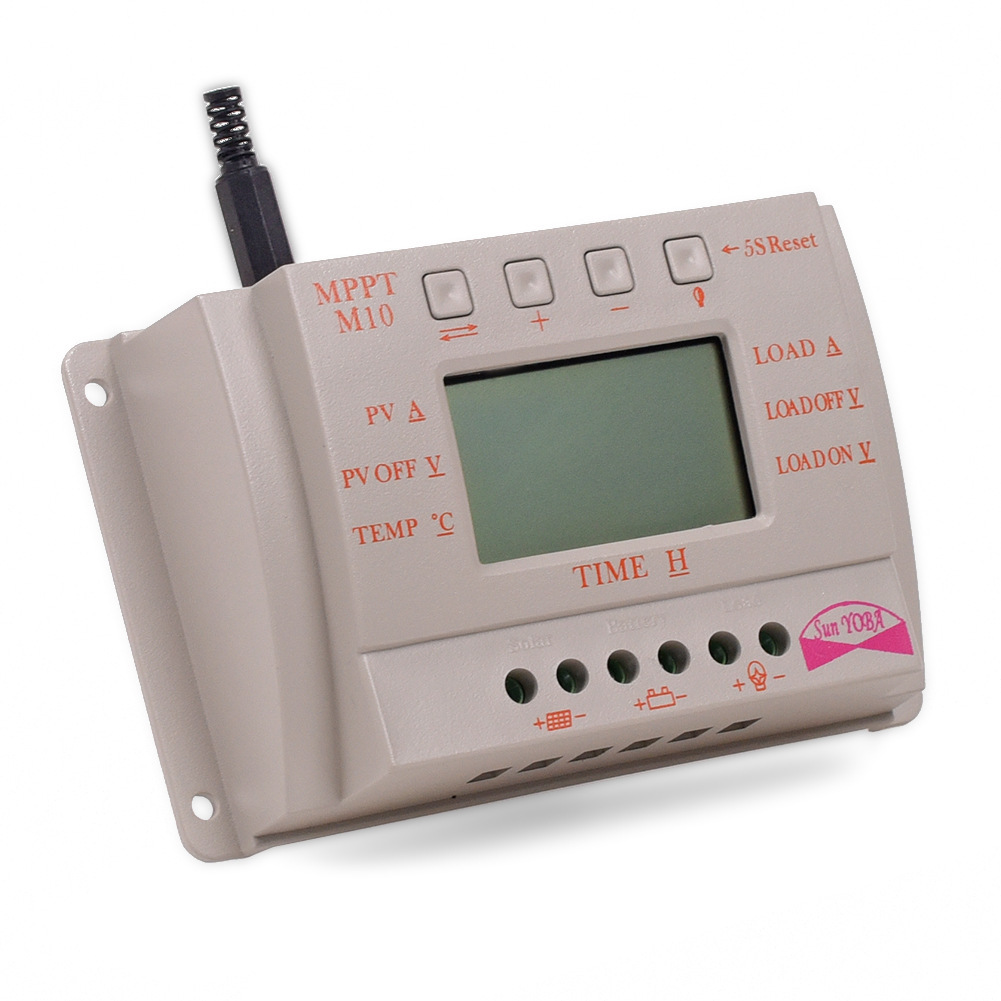

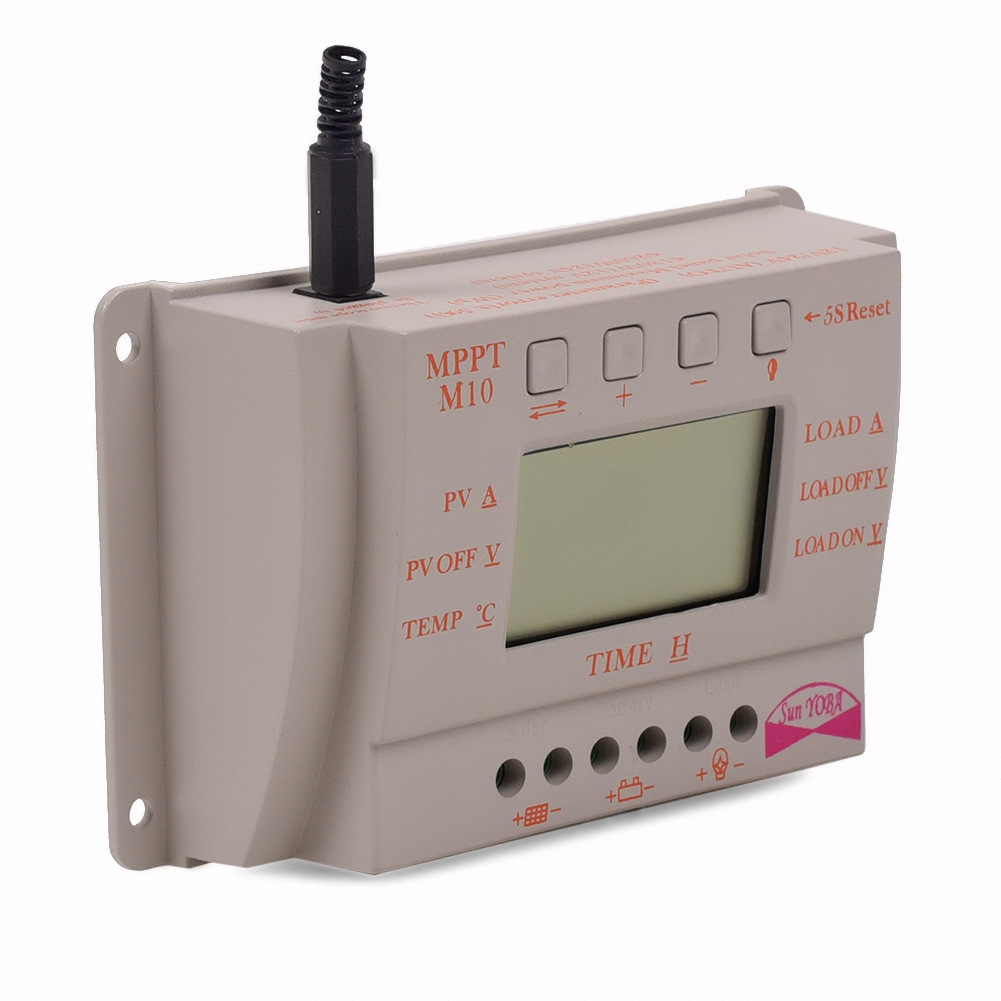

外贸出口原单产品：12V24V10A一屏多状态显示太阳能充放电控制器

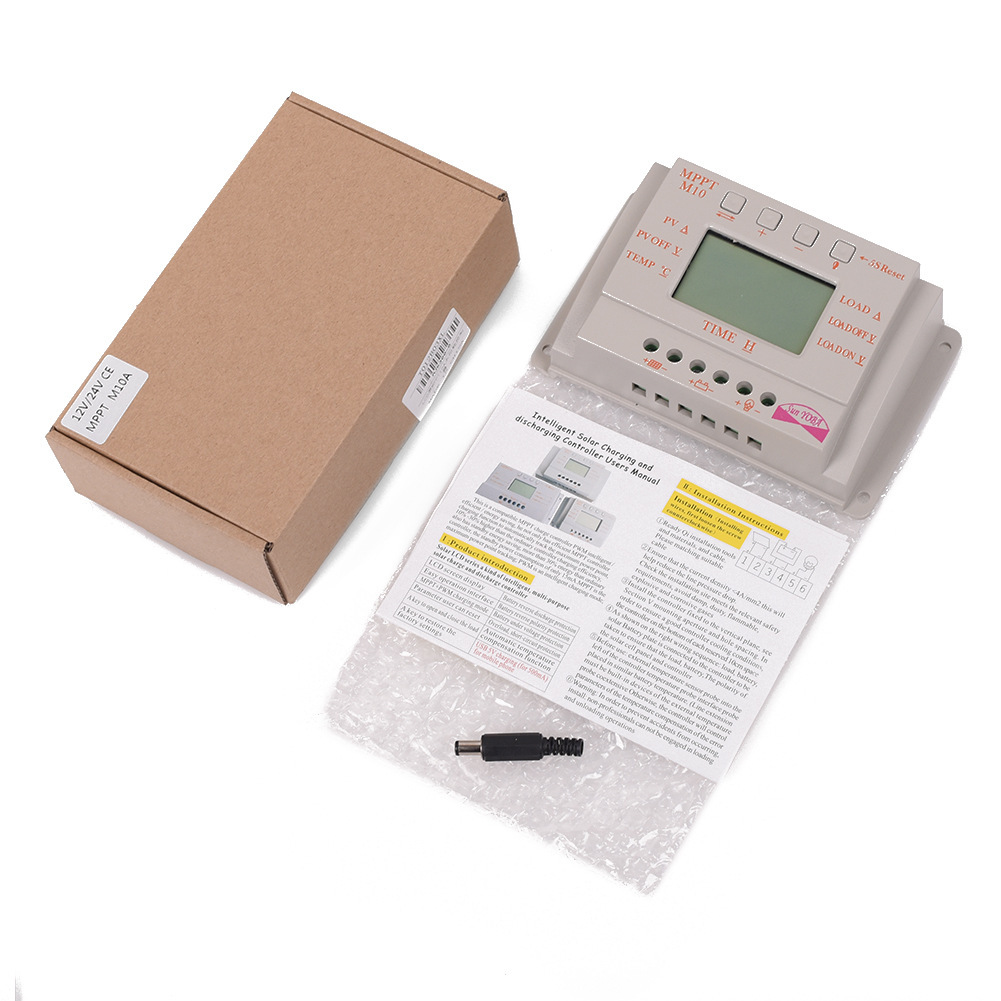

中性牛卡包装盒尺寸：16.5*9.5*5cm.整盒重量350g. 英文说明书.

本控制器用于太阳能离网系统或太阳能路灯.太阳能发电系统等，调节充电和放电。可以防止蓄电池过度放电而造成损坏。

功能：

1.12V/24V自动识别铅酸蓄电池电压.最大充放电电流10A

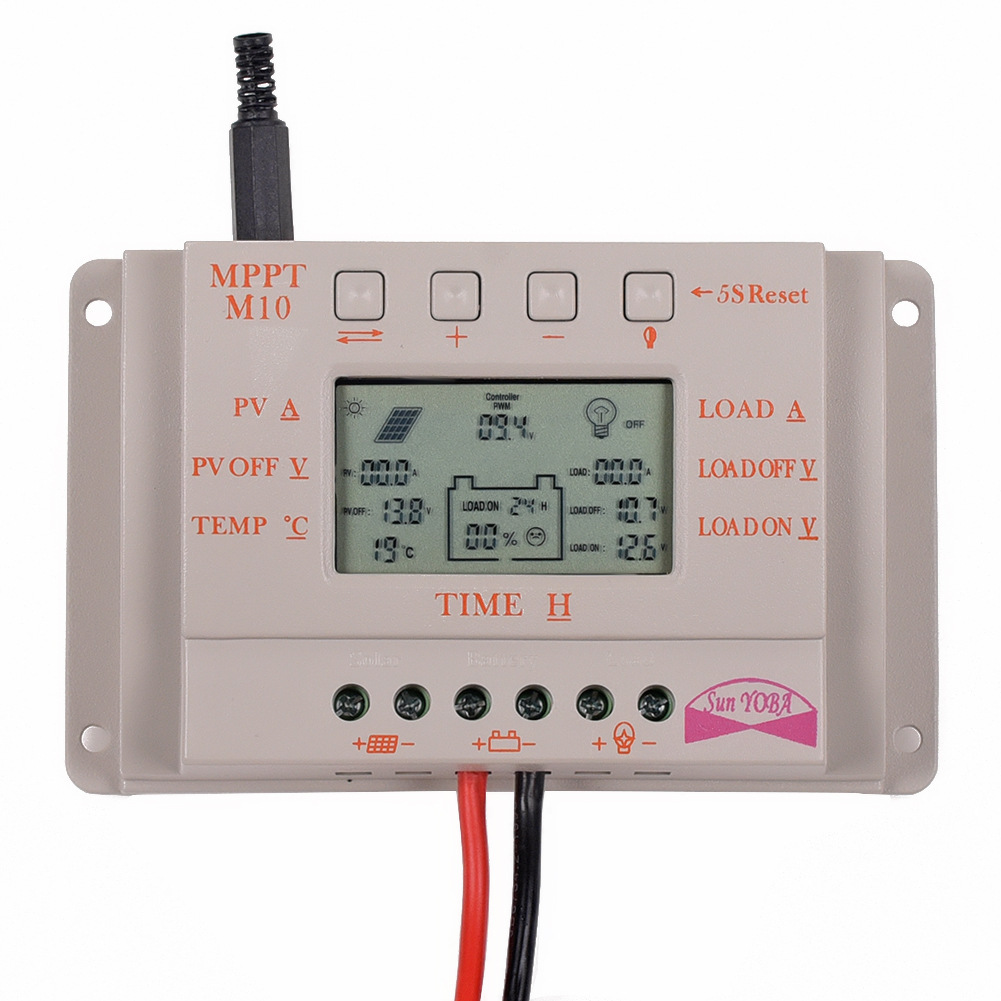

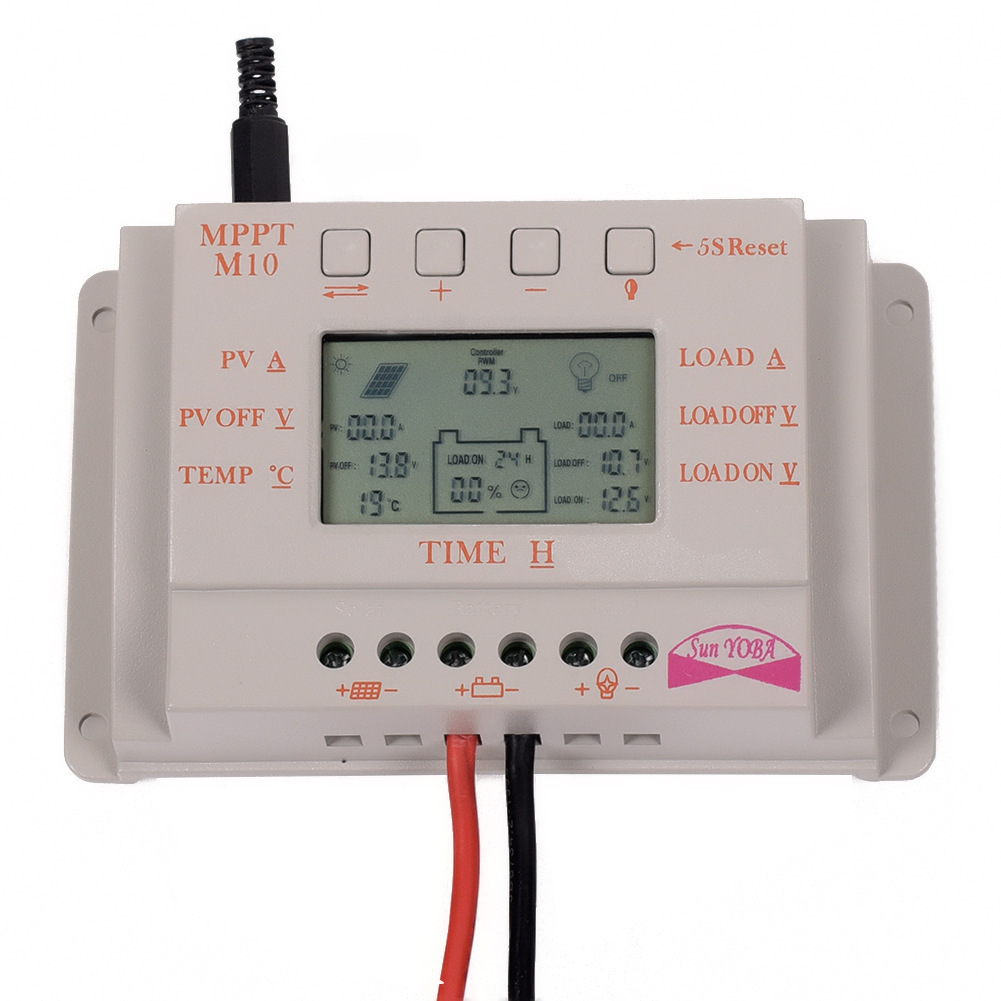

2.形象的LCD图形符号液晶显示.简洁的按键模式.

3.带自动温度补偿的智能型微处理按制脉宽PWM充电方式.

4.可调节的充放电控制参数.可设置的负载工作模式

5.蓄电池反向放电.欠压.反接保护.等各种保护功能

6.极性反接保护.过载保护.过充保护.短路保护.

7.具有广泛的适用性，自动识别白天/黑夜
8· 路灯的定时时段1~24小时可调
9· 采用温度补偿，自动调整充放电参数，提高蓄电池使用寿命
10· 控制器具有过充、过放、过载、短路自动保护功能
11· 任意组合的光伏组件及蓄电池反接自动保护功能

安装：
1.准备好相关工具及电缆。建议您选配合适的电缆≤13# AWG (3mm2)，保证电流密度﹤4A/mm2这样有利于减小线路压降。
推荐：10A用3mm2  电缆线。检查安装场所是否符合相关安全规定，请避免在潮湿、多尘、存在易燃易爆及腐蚀性气体的场所安装使用控制器。

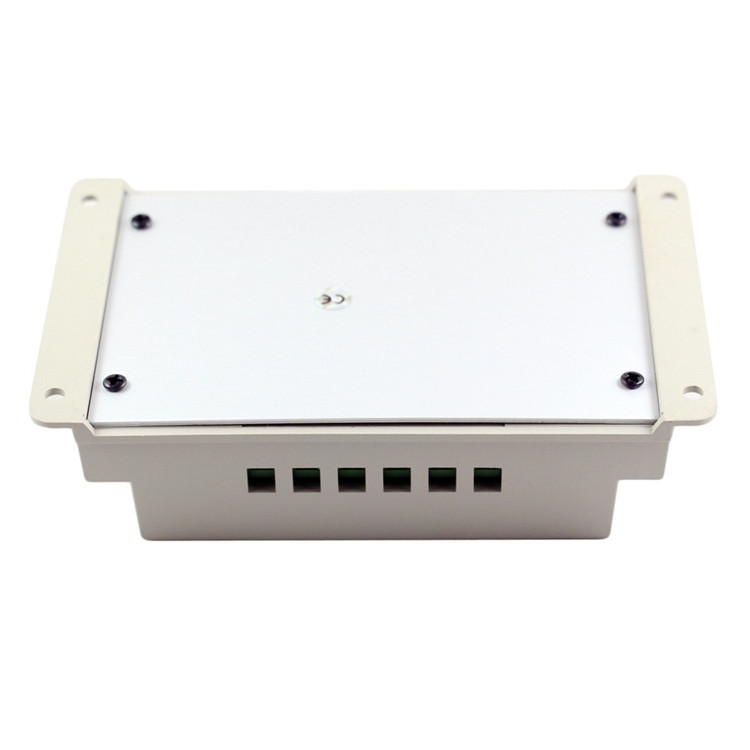

2.将控制器用螺丝固定安装到电柜箱里或垂直墙的平面上，为保证控制器良好的散热条件，请在控制器上下方各预留10cm空间。

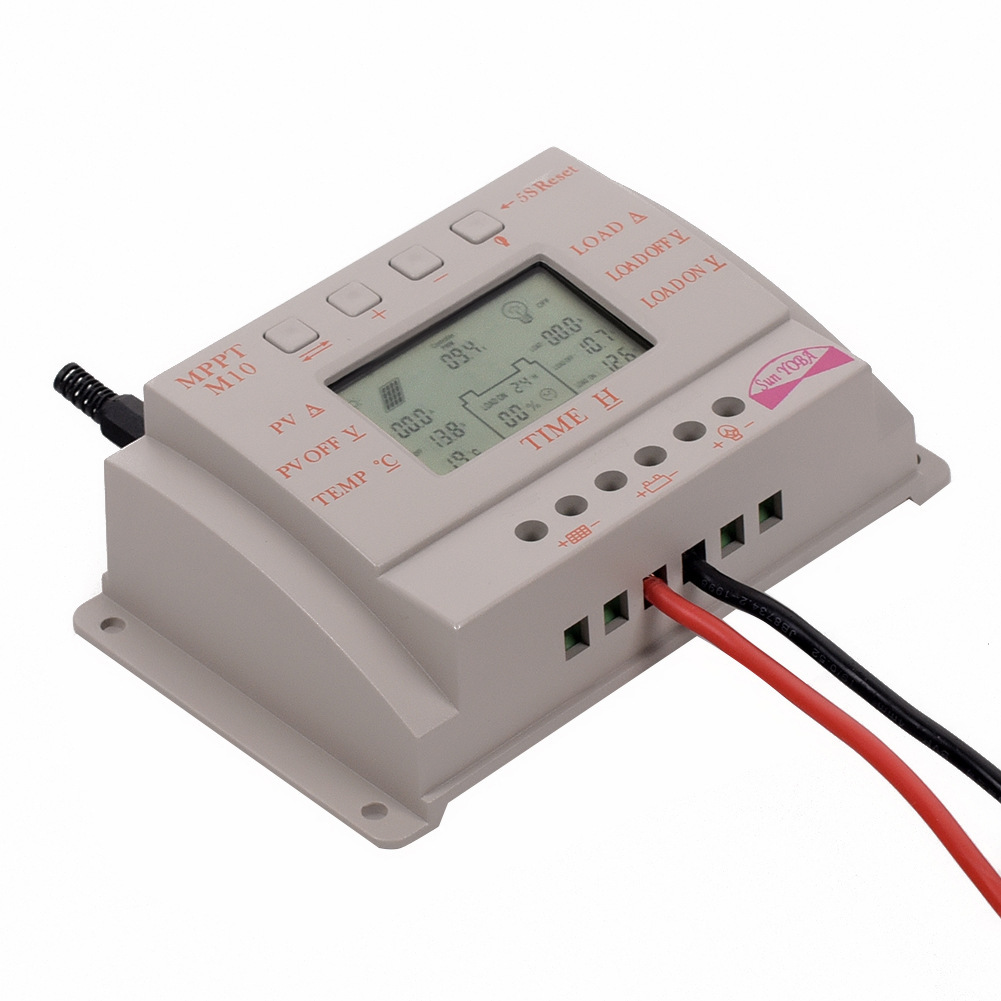

3.按顺序先将蓄电池的正负极线接到控制器对应的电池端口左起第三第四接口.再将太阳板的正负极线接到控制器的太阳板端口左起第一第二.

最后将负载接到控制器的负载端口左起第五第六，注意保证负载、蓄电池、太阳能电池板的极性与控制器一致。

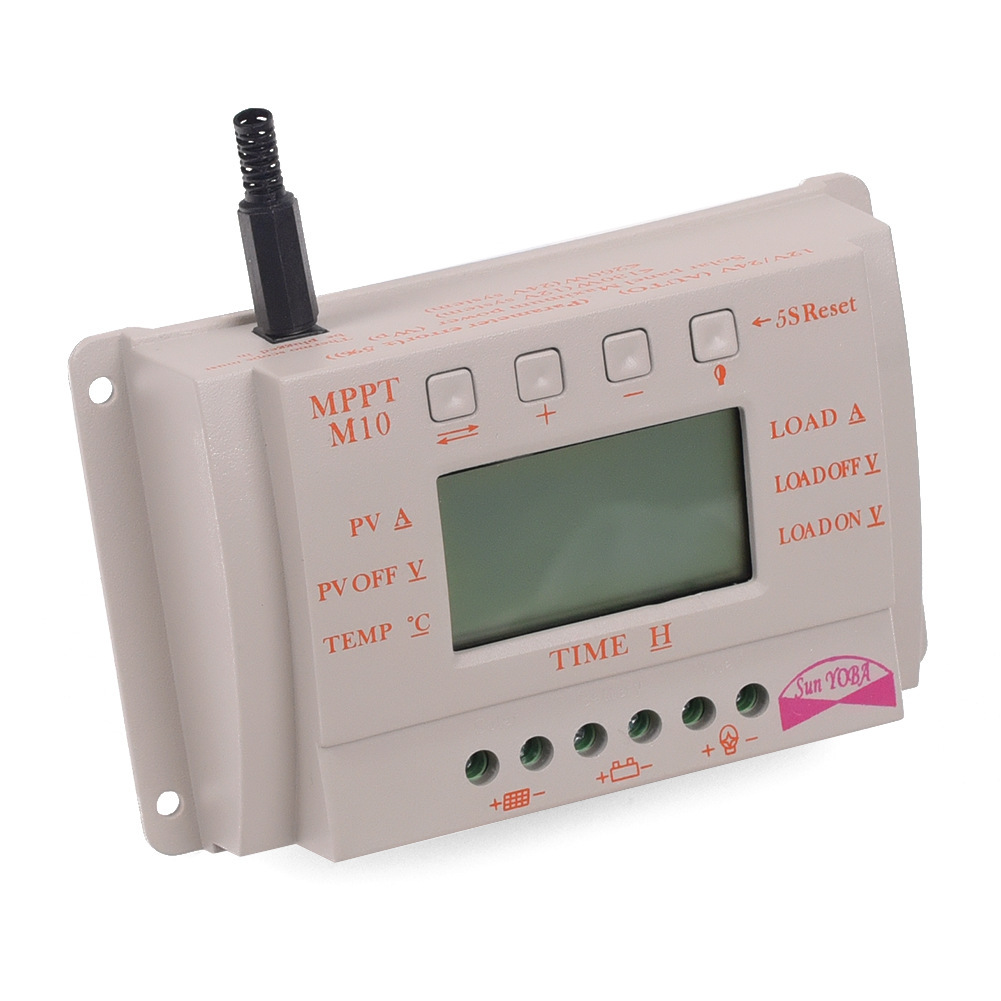

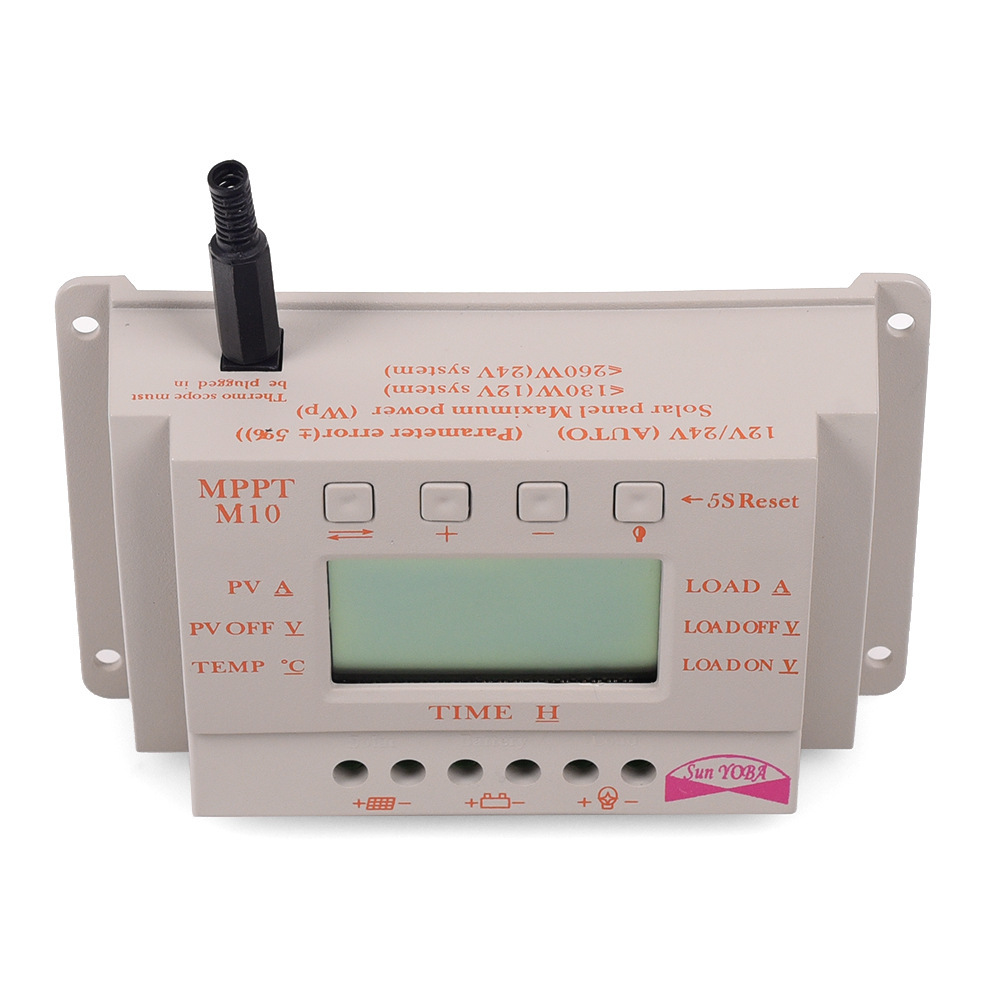

4.将外置式温度传感器探头插入控制器左边的温度探头接口，探头放置在与蓄电池温度相近的地方。
（否则，控制器将对各控制参数进行错误的温度补偿。）
拆卸：为防止意外发生，拆卸时请按顺序依次先拆太阳能电池板正负极线、再拆蓄电池正负极线、最后拆负载正负极线。
注意事项：蓄电池极性反接不会损坏控制器，但会对您的负载设备有安全风险。

控制器参数设定：先按最左边的切换键切换到要设置的参数数值.此时数值会跳动.然后按中间+/-来调参数值的大小.调完后不要任何操作.

等待6秒种自动保存.最右边的按键为负载开关按.可按此键来关闭启动负载.
